Klik Connector voor RGB+CCT LED Strips IP65

€1,25
  • Koop 10 voor €1,19 per stuk en bespaar 5%
  • Koop 50 voor €1,13 per stuk en bespaar 10%
Op voorraad (335)
Voor 16:00 besteld, dezelfde dag verzonden!
Artikelcode LED06243
Benieuwd hoe wij omgaan met recyclen en wat uw rechten zijn?
Bekijk hier de oud voor nieuw regeling.
Product informatie

Klik Connector voor RGB+CCT LED Strips IP65

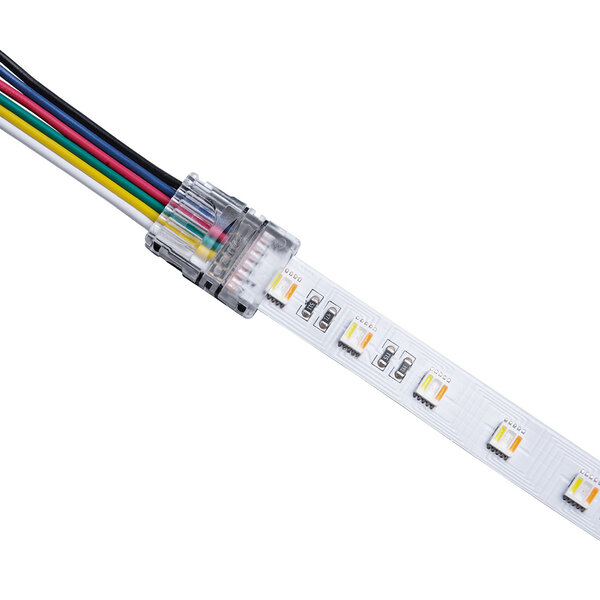

Rest stukken van afgeknipte RGB+CCT LED Strips zijn nu nog eenvoudiger te hergebruiken met deze handige klik connector voor IP65 RGB+CCT LEDStrips van 12mm breed. Sluit aan de ene kant zes aderig stroomdraad aan voor het RGBCWW+ Signaal zonder dat u hoeft te strippen en aan de andere kant de RGB+CCT LED, eenvoudig klik en klaar. RGB+CCT ledstrips worden ook wel RGB+Warm wit en Koud wit of RGBWW (Rood, Groen, Blauw, Wit, Wit (1 Warm en 1 Koud) genoemd.

Gebruik deze connector als u:
  1. Een RGB+CCT LED Strip wilt opdelen in meerdere lengtes en niet wilt solderen
  2. Een rest stuk RGB+CCT LED Strip heeft zonder een draad aansluiting.
  3. Een 6-aderige RGB+CCT ledstrip heeft van 12mm die spatwaterdicht is (IP65) en dus een siliconenlaag heeft.
Aansluitschema:

Voor het aansluitschema gebruiken we voor nu een RGB ledstrip als voorbeeld, de werking bij een RGB+CCT strip is precies hetzelfde alleen is de strip iets breder en zijn er 6 in plaats van 4 aders.

Aansluiten klik connector IP65 1
Leg de draad en de strip klaar voor montage het draad hoeft niet gestript te worden!

Aansluiten klik connector IP65 2
Haal de draadjes ongeveer 2mm uit elkaar.

Aansluiten klik connector IP65 3
Plaats de draadjes voor de connector.

Aansluiten klik connector IP65 4
Plaats de draadjes in de connector, let goed op dat elk draadje in een eigen goot komt en dat deze voorbij de pinnetjes in de connector gelegd worden, dit is namelijk de plek waar ze door de kabelhuls gaan.

Aansluiten klik connector IP65 5
Sluit het klepje en hou deze dicht.

Aansluiten klik connector IP65 6
Klik de connector dicht met behulp van een combinatietang. Probeer links en rechts afzonderlijk van elkaar dicht te klikken voor een secure sluiting.

Aansluiten klik connector IP65 7
Zo moet het er uitzien.

Aansluiten klik connector IP65 8
Het draad is nu stevig aangesloten op de connector! De volgende stap is de RGB+CCT strip aansluiten.

Aansluiten klik connector IP65 9
Verwijder de 3M plakstrip ongeveer 1 centimeter vanaf het uiteinde.

Aansluiten klik connector IP65 10
Zorg ervoor dat de V+ op de strip op gelijke hoogte met de + draad van de strip komt (in dit geval de zwarte draad).

Aansluiten klik connector IP65 11
Plaats de LED Strip in de connector op de pinnetjes.

Aansluiten klik connector IP65 12
Druk de connector aan en hou vast in positie.

Aansluiten klik connector IP65 13
Klik de connector dicht met behulp van een combinatietang. Probeer links en rechts afzonderlijk van elkaar dicht te klikken voor een secure sluiting.

Aansluiten klik connector IP65 14
De connector maakt een 'klik' wanneer deze goed gesloten is. De connectie is gemaakt!

Technische specificaties:

  • Geschikt voor draden met een AWG range van 22-18 (0.32-0.78 vierkante mm). (AWG22 raden wij aan voor het eenvoudigste gebruik).
  • Sluit altijd de + aan op de + van de ledstrip!
  • Niet gebruiken in een vochtige omgeving tenzij van extra bescherming voorzien.
  • Voor het aansluiten altijd de stroom van de draden afhalen! De connector niet open doen wanneer er stroom op staat.
 solid or strand

Niet kunnen vinden wat u zoekt?
Laat ons helpen!
Specificaties
Lengte 30mm lang
Dikte (snoer) 22-18AWG
Dikte (connector) 15mm breed 7mm hoog
//
