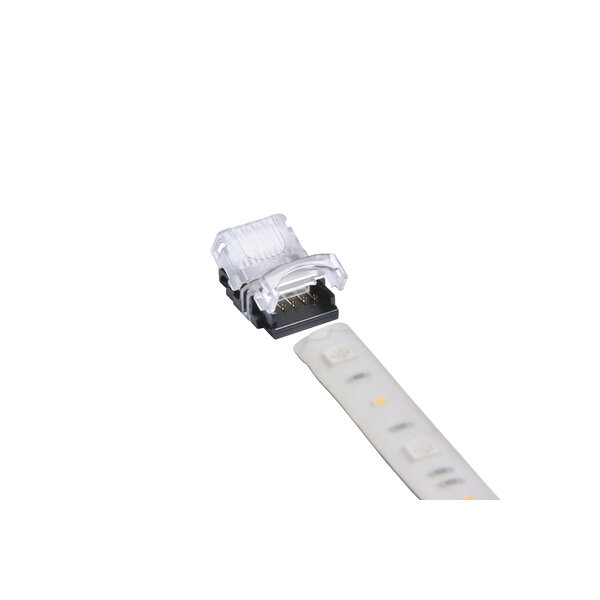

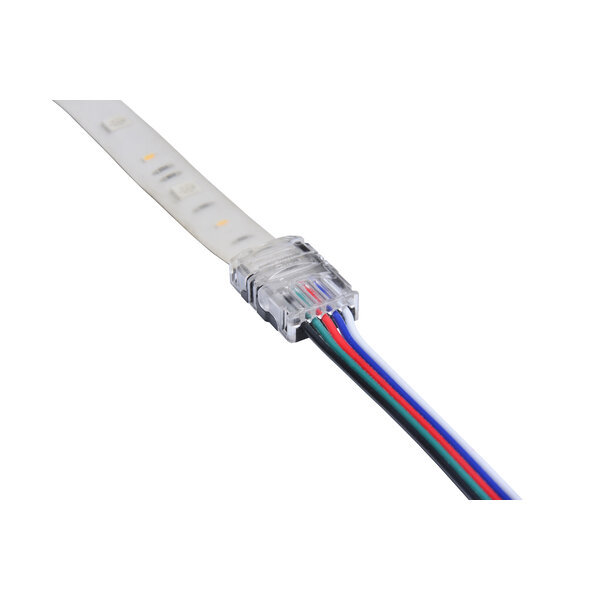

Klik Connector voor 12mm RGBW LED Strips IP65

Rest stukken van afgeknipte RGBW LED Strips zijn nu nog eenvoudiger te hergebruiken met deze handige klik connector voor IP65 RGBW LEDStrips van 12mm breed. Sluit aan de ene kant vier aderig stroomdraad aan voor het RGBW+ Signaal zonder dat u hoeft te strippen en aan de andere kant de RGBW LED Strip zonder dat u de IP65 coating hoeft te verwijderen!

Belangrijk: De voorbeeld foto's zijn van de RGB (4-aders) variant, u krijgt gewoon de RGBW (5-aders) variant wanneer u dit artikel besteld.

Gebruik deze connector als u:
  1. Een RGBW LED Strip wilt opdelen in meerdere lengtes en niet wilt solderen
  2. Een rest stuk RGBW LED Strip heeft zonder een draad aansluiting.
  3. De IP65 Siliconen coating van uw RGBW ledstrip wilt laten zitten maar toch draad aan de strip wilt maken.
Aansluitschema:

Aansluiten klik connector IP65 1
Leg de draad en de strip klaar voor montage, de siliconen coating kan op de strip blijven zitten en het draad hoeft niet gestript te worden!

Aansluiten klik connector IP65 2
Haal de draadjes ongeveer 2mm uit elkaar.

Aansluiten klik connector IP65 3
Plaats de draadjes voor de connector.

Aansluiten klik connector IP65 4
Plaats de draadjes in de connector, let goed op dat elk draadje in een eigen goot komt en dat deze voorbij de pinnetjes in de connector gelegd worden, dit is namelijk de plek waar ze door de kabelhuls gaan.

Aansluiten klik connector IP65 5
Sluit het klepje en hou deze dicht.

Aansluiten klik connector IP65 6
Klik de connector dicht met behulp van een combinatietang. Probeer links en rechts afzonderlijk van elkaar dicht te klikken voor een secure sluiting.

Aansluiten klik connector IP65 7
Zo moet het er uitzien.

Aansluiten klik connector IP65 8
Het draad is nu stevig aangesloten op de connector! De volgende stap is de RGBW strip aansluiten.

Aansluiten klik connector IP65 9
Verwijder de 3M plakstrip ongeveer 1 centimeter vanaf het uiteinde.

Aansluiten klik connector IP65 10
Zorg ervoor dat de V+ op de strip op gelijke hoogte met de + draad van de strip komt (in dit geval de zwarte draad).

Aansluiten klik connector IP65 11
Plaats de LED Strip in de connector op de pinnetjes.

Aansluiten klik connector IP65 12
Druk de connector aan en hou vast in positie.

Aansluiten klik connector IP65 13
Klik de connector dicht met behulp van een combinatietang. Probeer links en rechts afzonderlijk van elkaar dicht te klikken voor een secure sluiting.

Aansluiten klik connector IP65 14
De connector maakt een 'klik' wanneer deze goed gesloten is. De connectie is gemaakt!

Technische specificaties:

  • Geschikt voor draden met een AWG range van 22-18 (0.32-0.78 vierkante mm).
  • Sluit altijd de + aan op de + van de ledstrip!
  • Niet gebruiken in een vochtige omgeving tenzij van extra bescherming voorzien.
  • Voor het aansluiten altijd de stroom van de draden afhalen! De connector niet open doen wanneer er stroom op staat.
 solid or strand

Niet kunnen vinden wat u zoekt?
Laat ons helpen!
Specificaties
Lengte 30mm lang
Dikte (snoer) 22-18AWG
Dikte (connector) 17mm breed 7mm hoog
//
