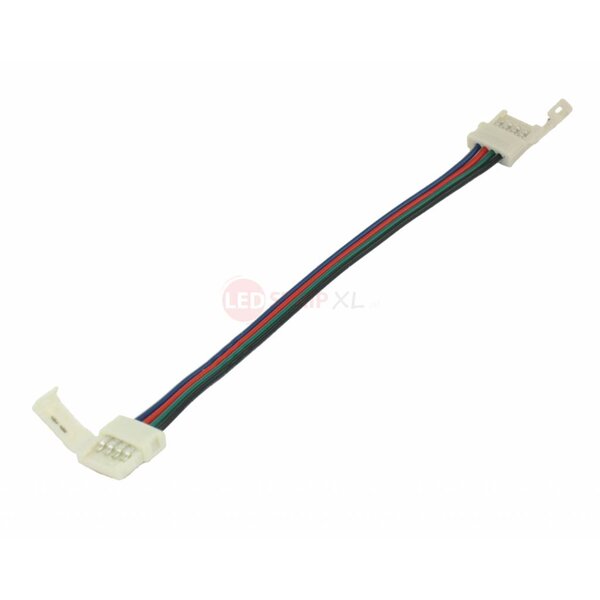

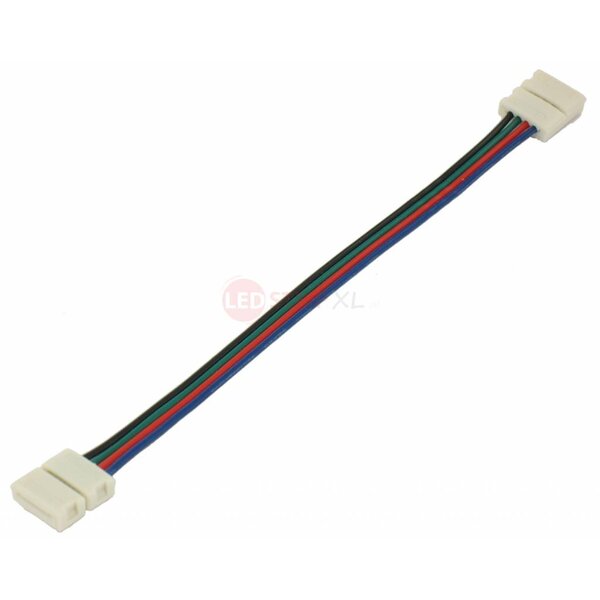

RGB LEDstrip verbindingskabel

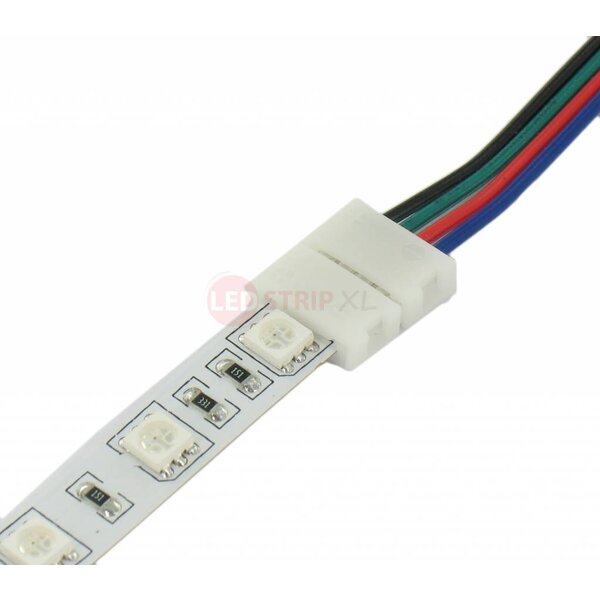

Indien u een RGB LEDStrip geknipt heeft zit er vaak geen aansluiting meer aan de strip. Wilt u dit stuk aansluiten op een andere RGB LED Strip? Dan is deze connector de ideale oplossing. Afhankelijk van welke versie u kiest, plaats de strip in de connector op de pinnetjes (IP65 strips met siliconenlaag) of onder de schuifjes (strips zonder siliconenlaag), klik de connector dicht en de connectie is gemaakt! Herhaal dit proces bij de volgende RGB Strip en de strips zijn met elkaar verbonden. Let op dat de juiste aders op de strips met elkaar verbonden worden (+ op + en de kleuren op de juiste kleuren).
Geschikt voor 4 kanaals RGB LED strip verbindingen. (kleur volgorde +GRB).
Gebruik deze connector als u:
- Een RGB LED Strip wilt opdelen in meerdere lengtes en niet wilt solderen
- Een rest stuk RGB LED Strip heeft en deze wilt aansluiten op een andere RGB Strip.
- De IP65 Siliconen coating van uw RGB ledstrip wilt laten zitten maar de strip toch wilt gebruiken.
In het kort:
- Geschikt voor 10 mm brede RGB (multikleur) LED strips (SMD 5050).
- Kies voor IP65 waterdichte ledstrip de versie voor strips met siliconenlaag!
- Deze connectoren werken zowel met 30 als met 60 leds per meter rgb strips.
- Pin afstand 2.4mm (Ip65 versie)
- Voltage: 3-24V (Ip65 versie)
- Vermogen: max. 2A per kanaal (RGB = 6A max) (Ip65 versie)
- Materiaal kunststof: Nylon66 (Ip65 versie)
- Pin materiaal: Fosfor koper (CU) (Ip65 versie)
- Vuurwerend klasse UL94v-0 (Ip65 versie)

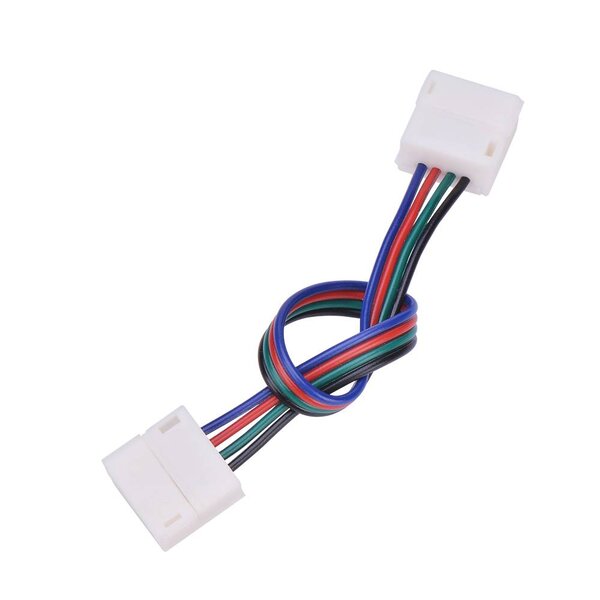

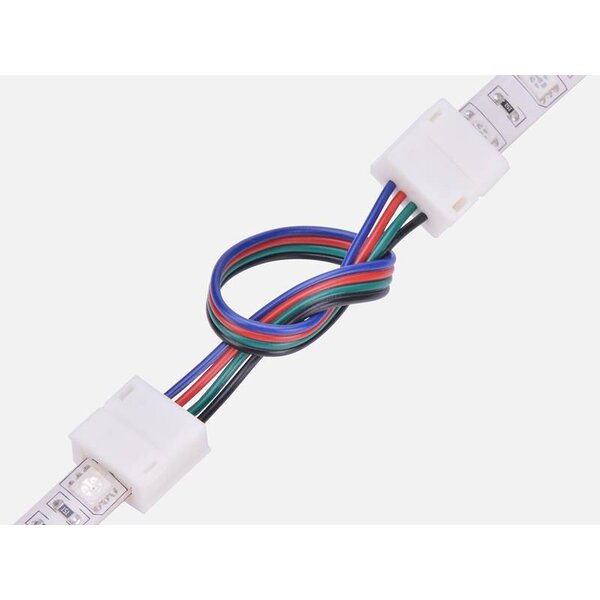

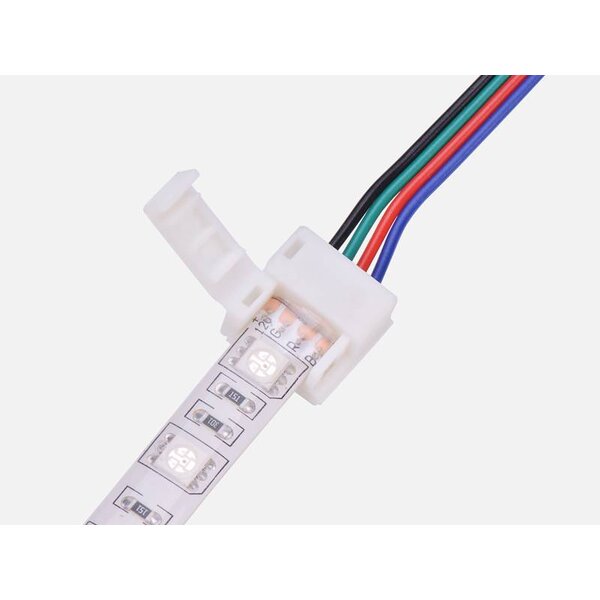

NIEUW: Nu ook voor strips met een IP65 Siliconenlaag! Heeft u deze connectoren nodig voor ledstrips die u bij ons heeft gekocht? Dan is de kans erg groot dat u IP65 led strips besteld heeft. Maak het u zelf makkelijk en bestel de versie voor strips MET een siliconenlaag. De laatste drie afbeeldingen bij dit artikel betreffen de versie voor IP65 led strips met siliconenlaag. De werking is iets anders: de strip wordt niet met schuifjes vast gezet aan de contactpuntjes maar de connector heeft pinnetjes die direct door de onderkant van het pcb doorprikken tot op de contacten. Dit is een veel stabielere connectie en de siliconenlaag van de strip is geen belemmering voor een correcte werking van de verbinding.
Technische specificaties:
- Geschikt voor draden met een AWG range van 22-18 (0.32-0.78 vierkante mm).
- Sluit altijd de + aan op de + van de ledstrip!
- Niet gebruiken in een vochtige omgeving tenzij van extra bescherming voorzien.
- Voor het aansluiten altijd de stroom van de draden afhalen! De connector niet open doen wanneer er stroom op staat.
